Ecco la spiegazione passo passo di come si collega un sensore filare alla centrale COLOUR di Sicurezzapoint.

In estrema sintesi possiamo scrivere che nei sensori filari 1 filo va in GND e 1 filo va in uno Z a piacimento con resistenza 2,2k in dotazione in serie.

Primo passaggio:

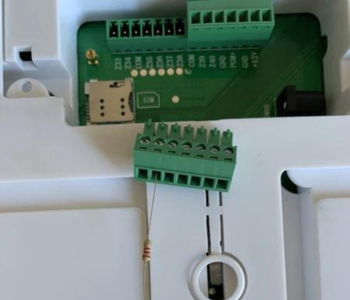

stacchiamo la morsettiera verde dietro la centrale (fare un po di pressione con un cacciavite e taglio) cosi potremo collegare piu agevolmente i fili. Come in figura 1:





Secondo allentiamo la vite del morsetto Z34 (possiamo scegliere quello che vogliamo ma ricordiamoci che poi andrà attivato lo Z utilizzato in menu ZONE)

Allentiamo anche il morsetto GND, mi raccomando tutti i fili che vanno GND possono andare assieme se anche avete 5 sensori tutti i GND possono andare insieme.

Inseriamo una estremita della resistenza dentro lo Z34 e stringiamo la vite.

Del sensore filare 1 filo lo inseriamo dentro il GND e stringiamo.

l’altro filo del sensore filare lo leghiamo alla estremita della resistenza presente in Z34 o allo Z che abbiamo scelto.

Importante per ogni sensore ci vuole 1 resistenza dentro 1 Z differente, 1 filo di ogni sensore va collegata ad 1 e 1 sola resistenza.





Il sensore filare è collegato ora andiamo a programmare la centralina,

entriamo in menu ZONE ovvero premo asterisco per 3 secondi alla richiesta di password inserisco 012345 poi cancelletto poi scorro fino al menu ZONE con freccia a destra poi si entra nell’intervallo numerico che ci interessa ovvero Z34



Poi entriamo in TIPO ZONA :

se abbiamo 1 sensore di tipo magnetico come nel nostro caso mettiamo perimetrale se invece abbiamo 1 sensore volumetrico intrusione se abbiamo da collegare i 2 morsetti di tipo tamper presenti nei volumetrici allora metteremo 24H

Salviamo e usciamo.

qui sotto vediamo come si deve comportare la centrale, ogni volta che il sensore sara accostato al suo magnete la zona risultera chiusa, ogni volta invece che il sensore sara lontano dal magnete il sensore risultera in FAULT ovvero aperto.

COLLEGAMENTO SIRENA FILARE:

Si veda qui il video per il collegamento della sirena filare alle centrali HDPRO, se lo si desidera si puo collegare anche i 2 morsetti TMP TAMPER della sirena come da istruzioni qui sopra, si ricorda che in ingresso Z va messa sempre la resistenza, in menu ZONE della centrale impostare l’ingresso Z tipologia 24 ore.



Sulla nuova centrale HDPRO COLOUR disponibile da Novembre 2022 (ha 4 ingressi filari invece che 8 e ha la morsettiera non rimovibile) mostriamo come collegare sirene via filo: ad esempio su nostra sirena filare FUTURA1:

14v a + 12 v
Gnd a gnd
TR – a PGM

se avrete una sirena che parte con positivo cambiare in
14v a + 12 v
Gnd a gnd
TR + a PGM
+





Sulla nuova centrale HDPRO COLOUR disponibile da Novembre 2022 è possibile collegare sia la sirena sia un Led di stato filare basta collegare i 2 fili del Led di stato (positivo rosso di solito nel Led ha il gambo piu lungo) e negativo filo nero come in foto, ma vale solo per la nuova centrale aggiornata che riconoscete per i morsetti non rimovibili, solo 4 ingressi via filo e presenza di collegamento BUS



Led di stato impianto antifurto
